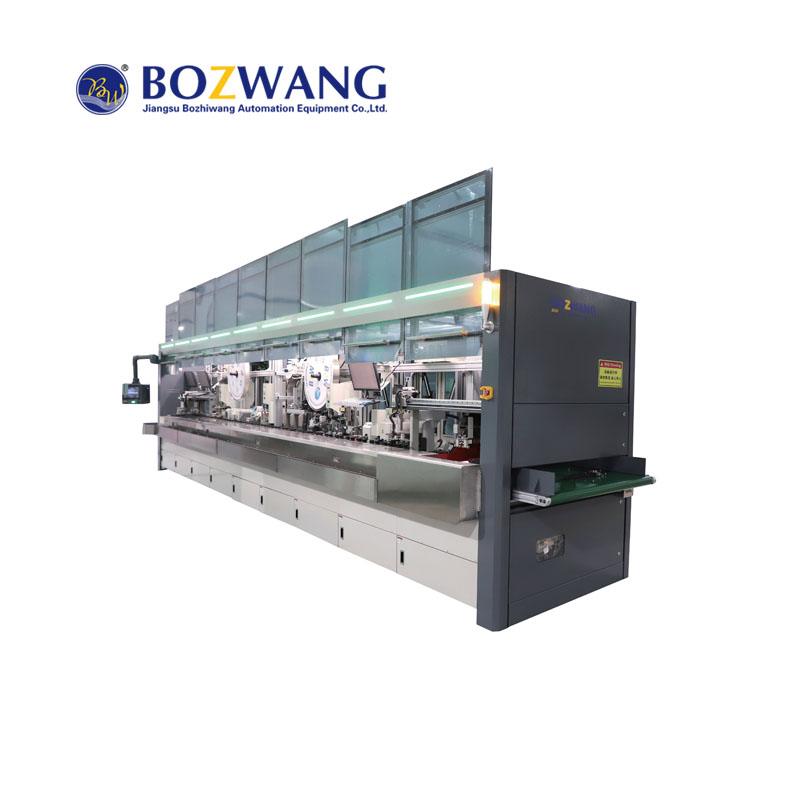

产品说明 / Product introduction
本产线用于对同轴线缆RMC（90°弯头）连接器进行加工、组装和压接；该设备单端放线，
单端加工，主要过程包括线端处理、压接中.心导体、压接外导体以及相关的检测；根据RMC
弯头的产品特点，产线分为两部分：a. 线缆自动加工机，半自动运行，配置专职操作员1名；
b. 外导体组装机，全自动运行，只需要操作员进行换料操作和异常处理。
产品概述 / Product description
整机采用PLC控制、光纤通信、全伺服动力系统、性能稳定；
NO.2 触摸屏操作，界面简单、合理，可快速掌握机器的操作，所有参数均可方便设定和存储
，故障码配合检修，做到维护方便，成本降低；
NO.3 采用进口传感器，CCD视觉检测，过程实时监控，保证良品率；
NO.4 所有压接机加装压力管理系统，压接过程实时监控，提高产品质量，保证压接尺寸一致
性与稳定性；
NO.5 内置功能：线束收集检测、程序储存、伺服调整、自动锁模具、料带切断收集，物理防
护、检测防护等功能。
NO.6 加工工艺类似产品：罗森RMC90°和HFM90°系列，TE Mate-AX90°系列。
| 线径范围 | Φ2.8mm-3.3mm | 气 源 | 0.4Mpa-0.7Mpa |
| 线缆加工范围 | 200-10000mm（可定制） | 重 量 | 9000kg |
| 产 量 | 4-5 s/pcs | 外形尺寸 | 10000*1100*2250mm |
| 压着能力 | 30KN | 检测能力 | 放线检测、压力检测、屏蔽丝检测、 深度检测、高压检测、空气压力检测等 |
| 电 源 | 380V 50/60Hz | 适用模具范围 | 欧式模具、气动模具、外导定制模具 |
| 功 能 | 手工上线、剥外皮、铜环压接、半剥去皮、翻屏蔽丝、去铝箔剥内绝缘、剥芯零切、压中.心导体、 外导头部装配、外导胶芯组装、外导体组装、外导压接、外导体压接检测、耐高压测试、界面深度检测、 NG分析处理、收线（功能配置可根据要求定制） | ||
